Выделение в метод части конечного автомата

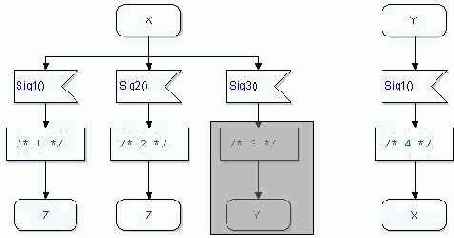

Рассмотрим определение части конечного автомата, представленное на рис. 7.
Риc. 7. Часть автомата, допускающая выделение метода
Выбрав часть перехода вместе со следующим состоянием, можно выделить метод, в которую войдет часть состояний конечного автомата, начиная с состояния Y. Будем называть такую трансформацию Extract Sub State Machine.
Применимость данной трансформации связана со следующим свойством. Состояния, переносимые в выделяемый метод, перестают принадлежать исходному автомату и, следовательно, команды перехода, приводящие из состояний исходного автомата в состояния, перенесенные в выделенный автомат, некорректны. Такие команды перехода (смены состояния) должны быть заменены командами вызова выделяемого метода. Однако у автомата, реализующего метод, может быть только одна входная точка, поэтому либо все такие команды должны осуществлять переход в одно и то же состояние, либо можно использовать целочисленный параметр для передачи номера того состояния, с которого должно начаться выполнение метода. Но введение такого параметра и добавление его обработки в начальном переходе усложняет выделяемый автомат и затрудняет его понимание.
Для обработки обратных переходов из состояний выделенного метода в состояния исходного автомата может быть применен следующий прием. Все состояния исходного метода, в которые можно попасть из выделяемого метода, нумеруются последовательными натуральными числами. Все команды перехода, ведущие из состояний выделяемого метода в состояния исходного, заменяются командами возврата из метода, использующими в качестве возвращаемого значения номер того состояния, в которое должен был бы осуществиться переход. После замены тела выделенного метода его вызовом возвращаемое им значение присваивается новой локальной переменной, и после возврата из метода оно анализируется для определения состояния, в которое должен был осуществиться переход. Описанный прием, хотя и позволяет при выделении метода не накладывать ограничений на количество обратных переходов, на практике зачастую только затрудняет понимание автомата, что противоречит целям проведения рефакторинга.
Часть автомата, выделенная в метод, обладает следующей семантикой: получив сигнал Sig3(), автомат выполняет некоторые действия, начиная с состояния y, по завершении которых возвращается в состояние x. Подобная логика близка по смыслу к вызову метода: выполнение задачи с последующим возвратом в исходное состояние. Именно это и служит основанием для выделения метода.
В результате преобразования выделяется структурная единица автомата - метод, а диаграмма, описывающая конечный автомат, уменьшается, что упрощает его понимание Результат преобразования представлен на рис. 8. Выделенный метод показан на рис. 9. Выделенный метод можно использовать повторно для уменьшения дублирования кода.
Существует несколько частных случаев трансформации Extract Sub State Machine.
- Ни для одного состояния из RS(x, y) нет перехода в x. Это значит, что возврат из созданного метода невозможен, в конечном автомате найден бесконечный цикл; возможно, это «серверная составляющая» исходного автомата.
- Множество RS(x,y) содержит символ stop, и ни для одного состояния из RS(x, y) нет перехода в x. Это означает, что выделенная в метод часть автомата рано или могла завершить его работу: либо выделенные действия реализуют необходимую подготовку к завершению работы автомата (аналог деструктора в объектно-ориентированном программировании), либо найдена «серверная составляющая» исходного автомата (только если есть цикл).
Во втором случае выделение метода корректно при выполнении следующих условий:
- в выделенном методе все команды завершения работы автомата (stop) должны быть заменены командами возврата из метода (return);
- вместо действий, приписанных исходному переходу, должен быть добавлен вызов метода P() и команда завершения работы автомата (stop).

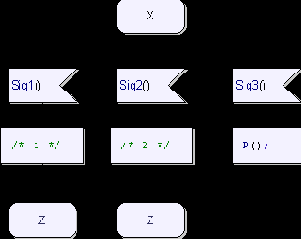

В рассматриваемом случае преобразованный автомат будет выглядеть так, как показано на рис. 10
Рис. 10. Результаты применения второго варианта трансформации
